バスケット型遠心分離機

どのような分離に使えるか

分離するものの性状と、回収したい成分に合わせて検討します。

分離の可否や処理量は、粒子径、比重差、粘度、固形分濃度、処理温度などによって変わります。

沈降と濾過、2つの分離方式

使用するバスケットの構造と、液体の取り出し方が異なります。

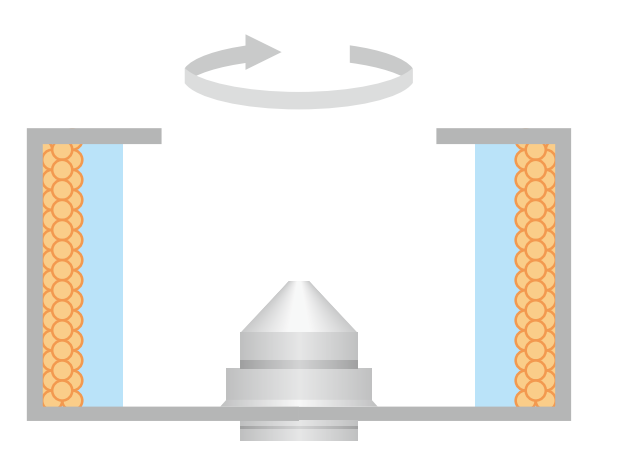

無孔バスケット

遠心沈降式

密度差を利用して、液中の固形分をバスケットの内壁に沈降・堆積させます。濾布を使わずに分離します。

液体

バスケット上部からオーバーフロー、またはスキミング装置で取り出します。

固形分

バスケット内に残り、型式に応じて上部または底部から回収します。

対応型式

KBS・KDB・KFB

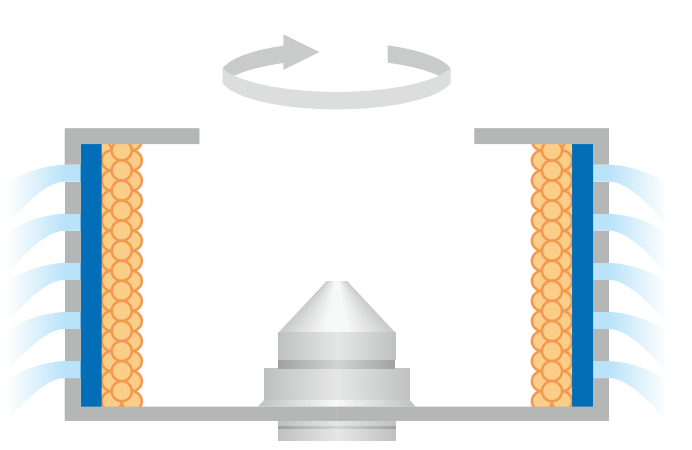

有孔バスケット＋濾材

遠心濾過式

バスケットの内側に濾材を設け、遠心力で液体を通過させます。固形分は濾材に遮られて残ります。

液体

濾材とバスケットの孔を通って、外側へ排出されます。

固形分

濾材上に残り、型式に応じて上部または底部から回収します。

対応型式

KMN・BDC・KFC

図はカタログ掲載の概念図です。実際の構造・液体の排出方法・回収装置は、型式と仕様によって異なります。

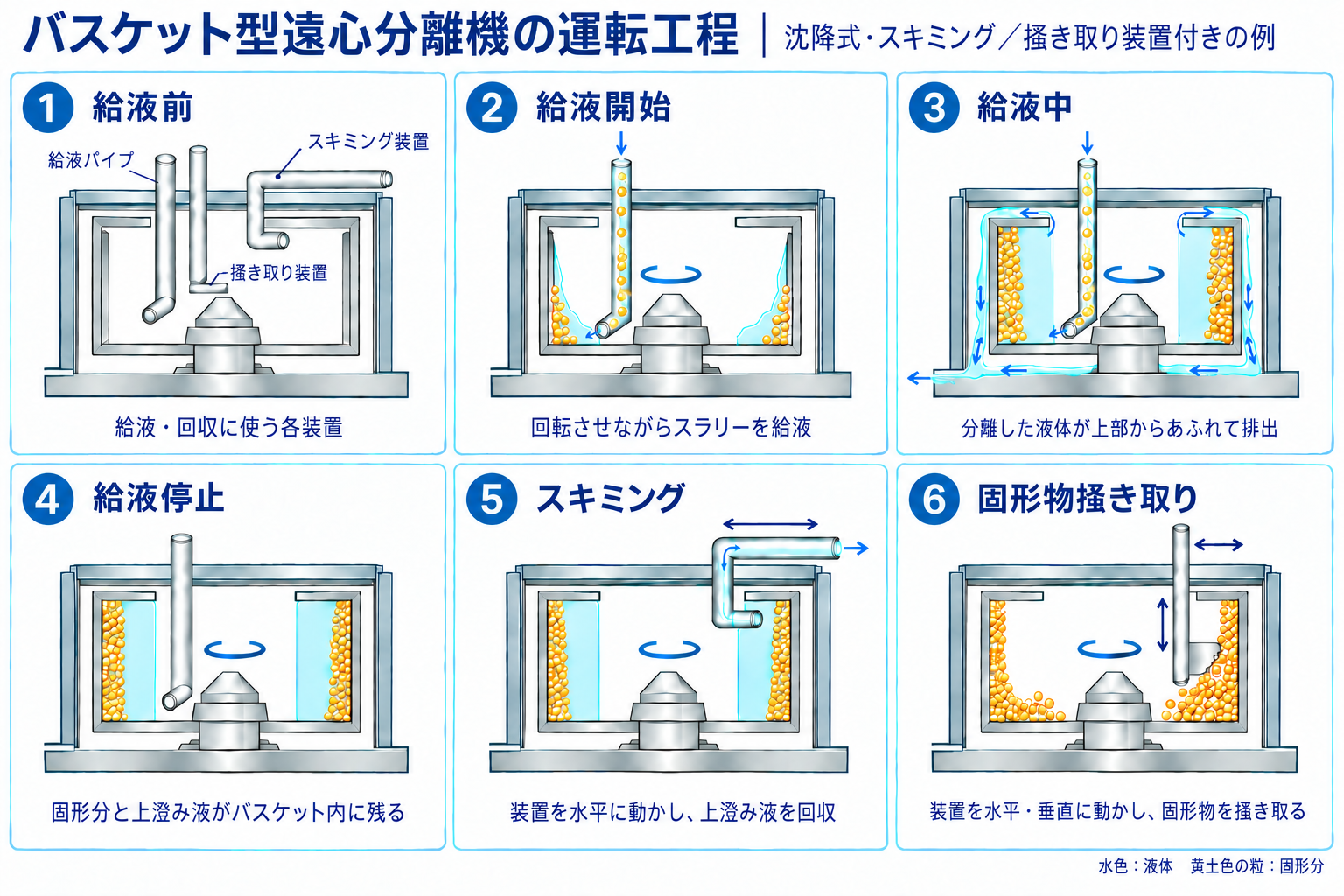

給液から固形分回収まで

沈降式・スキミング／掻き取り装置付きの運転例です。給液から上澄み液の回収、固形物の掻き取りまでを示しています。

分離方式と回収方法で選ぶ型式

「上部排出」「底部排出」は、分離後の固形分を取り出す位置を示します。

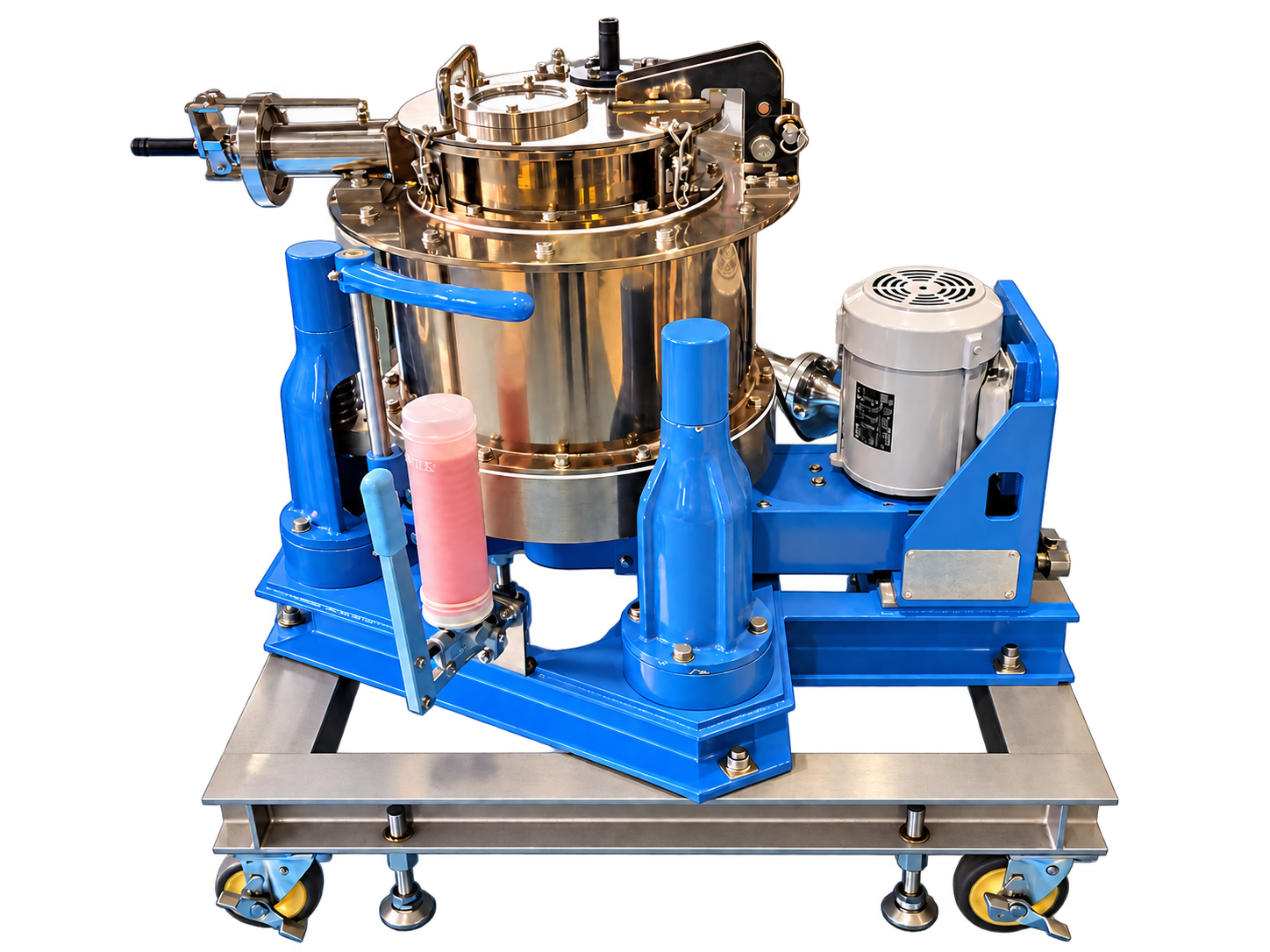

上部から固形分を回収

KBS／KMNシリーズ

研究開発向けのラボシリーズから生産用まで。上部を開けて、バスケット内の固形分を取り出します。

完全停止を確認してから回収。KMNは、固形分を脱水袋ごと取り出せます。

濾布吊り上げ式のオプションも用意しています。

上部排出型の詳細 →

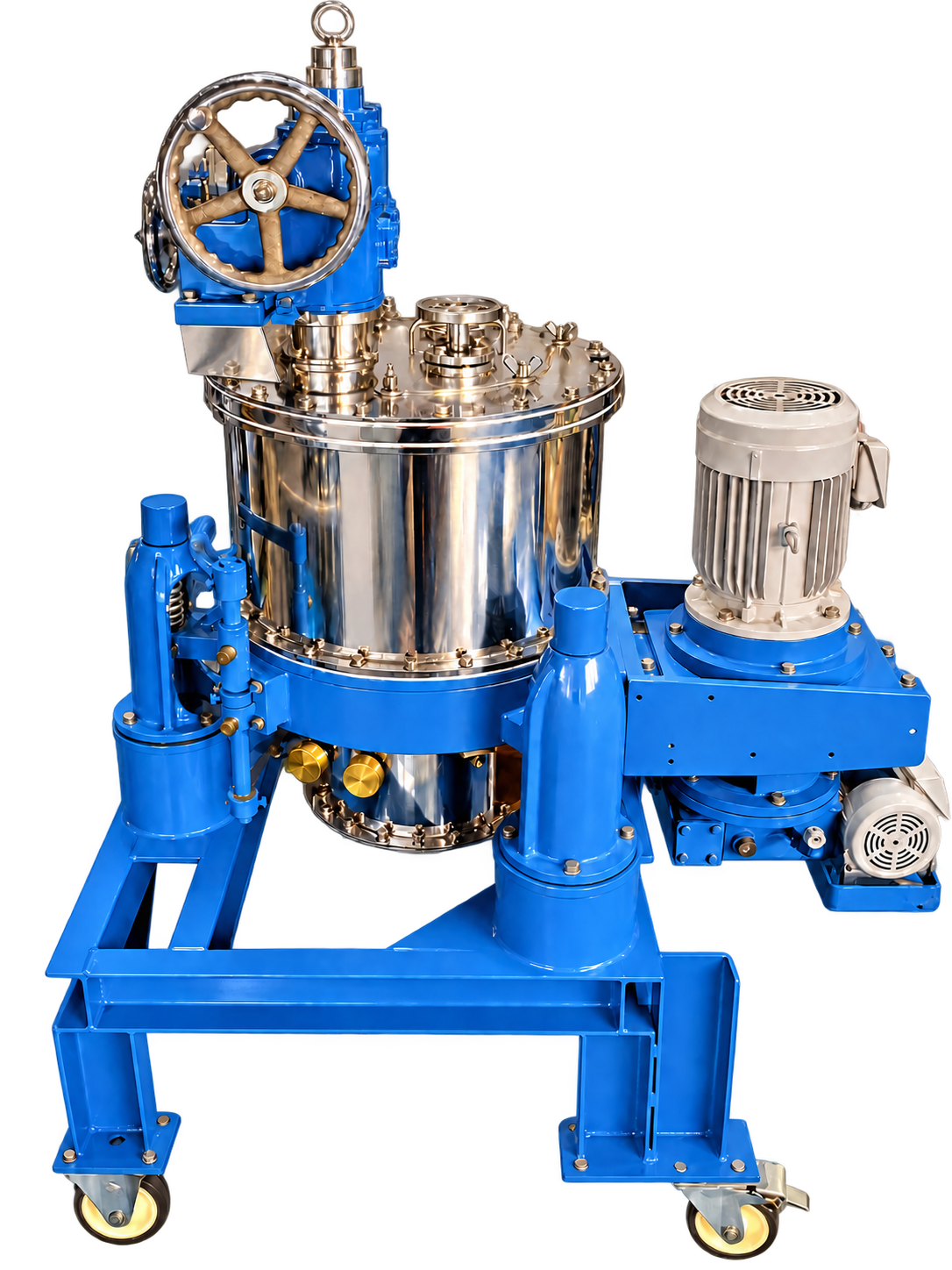

底部から固形分を回収

KDB／BDCシリーズ

分離した固形分を掻き取り、バスケットの底部から排出します。取り出し回数の多い工程などに適しています。

分離運転後に低速回転へ切り替え、装置で固形分を掻き落とします。

掻き取り装置や設置条件を含めて、回収方法をご提案します。

底部排出型の詳細 →

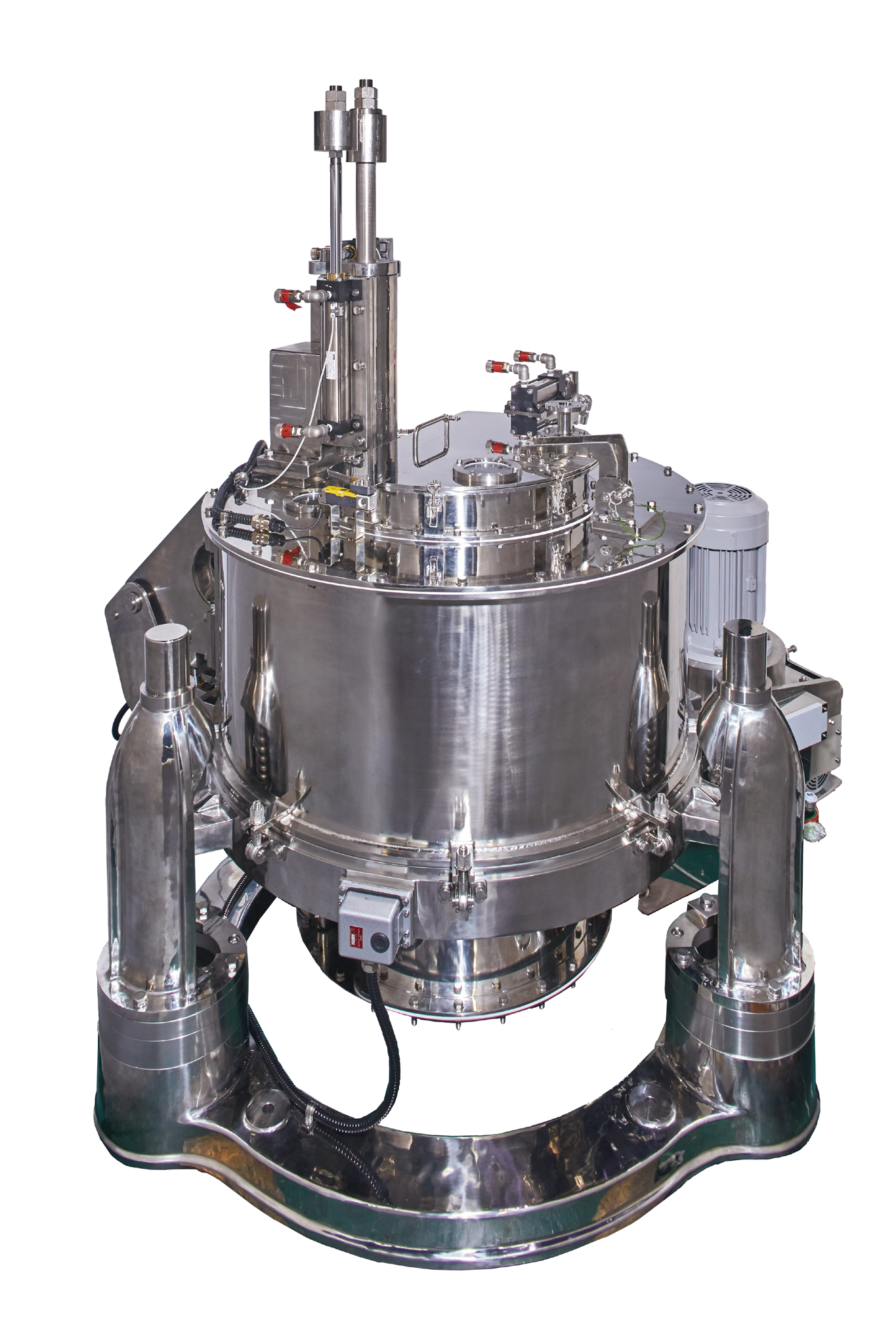

回収工程まで自動化

KFB／KFCシリーズ

底部排出型に自動掻き取り装置、駆動ユニット、制御盤などを組み合わせます。

給液・分離・回収のサイクルを繰り返す、自動運転の仕様に対応します。

自動スキミングやケーシングの開閉など、工程に合わせて構成します。

自動化仕様の詳細 →

主な仕様と機種ラインナップ

沈降式・濾過式に分け、上部排出・底部排出ごとに仕様をまとめています。

遠心効果は各行に含まれる機種の最大値で、全機種に共通する値ではありません。号数ごとの回転数・寸法・重量はカタログをご確認ください。上表は標準仕様の参考値です。

材質・装置の仕様もご相談いただけます。

原液の性状、設置環境、洗浄方法に合わせて構成します。

装置の適用範囲や組み合わせは、型式・処理条件によって異なります。
