KS型超高速遠心分離機
微粒子の分離・清澄・分級
円筒縦型超高速遠心分離機（シャープレス型）
高い遠心効果で、
分離が難しい混合液にも。
微細な固形分の回収、液体の清澄、比重の異なる液体の分離に。高速回転する回転筒で遠心沈降させ、対象物と目的に合わせた分離を行います。
最大40,000Gの仕様を用意しています（U4／No.180）。遠心効果は機種により異なります。
どのような分離に使えるか
分離したい成分と、回収したい液体・固形分に合わせて仕様を選定します。
微細な固形分の回収・清澄
培養液中の菌体、金属微粒子などの分離に。固形分を回転筒の内壁に集め、清澄した液体を排出します。
液液・液液固分離
比重の異なる、互いに溶け合わない液体を分離します。軽液と重液を別々に取り出し、固形分は回転筒の内部に残します。
粒子の分級
粒子の沈降しやすさの違いを利用し、粗い粒子を回収するなどの分級に対応します。分離条件はサンプル試験で確認します。
- 分離方式
- 遠心沈降
- 液体の取出し
- 給液とともに連続排出
- 固形分の回収
- 回転筒を取りはずし、マニュアル回収
分離の可否・精度・処理量は、比重差、粒子径、粘度、固形分濃度などによって変わります。
給液から分離、回収まで
運転中は給液と液体の排出を連続して行い、回転筒に堆積した固形分は、運転を止めてから取り出します。

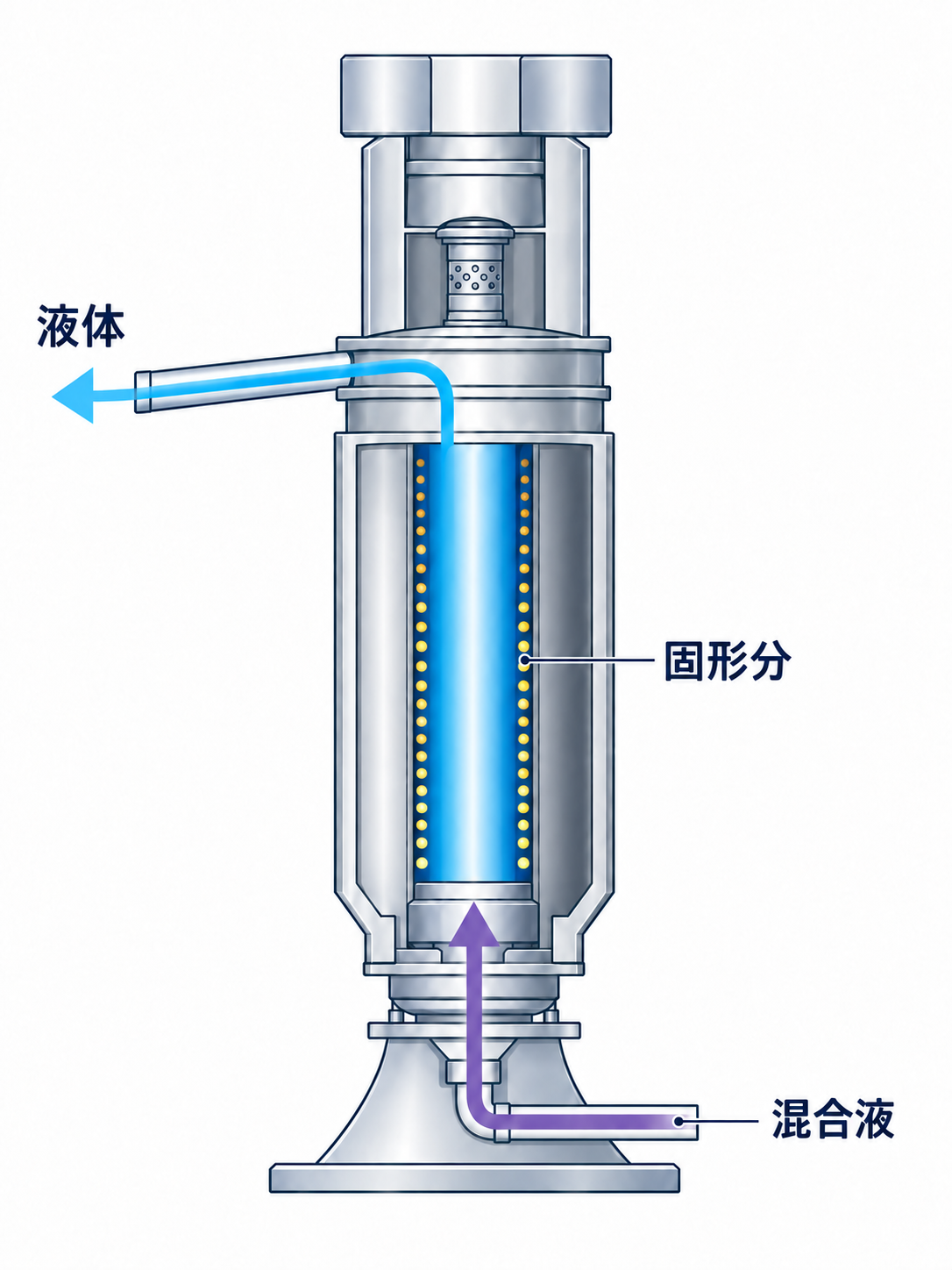

固液分離

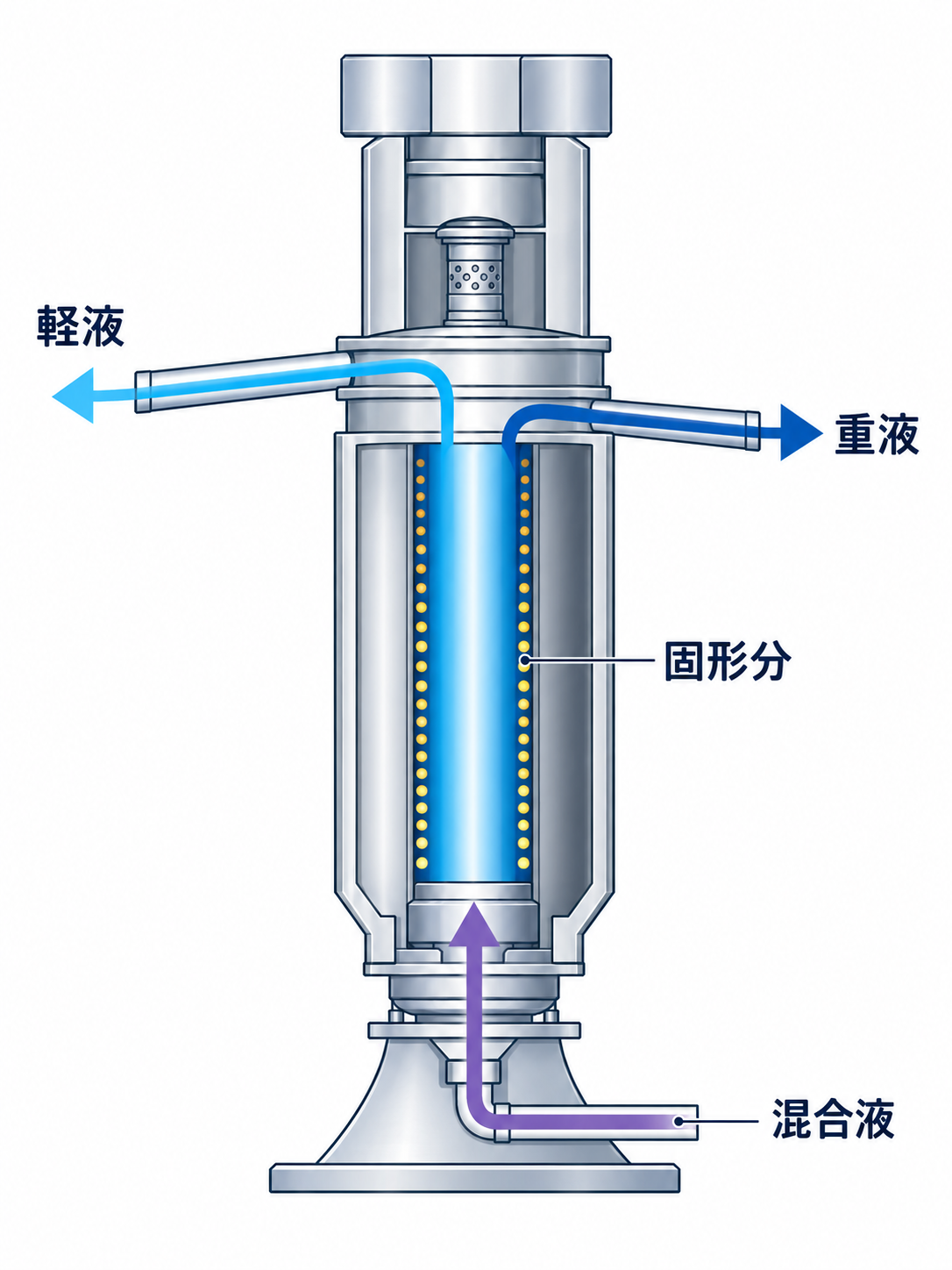

液液分離
- 回転筒の下部から給液
ヘッドタンクやポンプから、ノズルを通して処理液を連続的に供給します。
- 回転筒の中で遠心分離
高速回転による遠心力で、密度の大きい固形分が内壁に堆積します。液液分離では軽液と重液も分かれます。
- 分離した液体を連続回収
固液仕様では清澄液を、液液仕様では軽液と重液を、それぞれ上部の流出口から取り出します。
回転筒を取り外して、固形分を回収します。
4 停止を確認し、回転筒を取り外す
所定の停止・安全確認を行った後、回転筒を本体から取り外し、分解台へ移します。
5 固形分を取り出す
回転筒を分解し、内壁に堆積した固形分をマニュアルで回収します。イラストはライニングシートを使用した回収例です。
イラストは実機の作業動画を基にした概略図です。取外し・回収の手順は型式や仕様によって異なります。実際の操作は納入機の取扱説明書に従ってください。
用途・使用環境に合わせて選べる型式
回転筒の容量や遠心効果に加え、分解・洗浄のしやすさや使用環境に合わせて、本体の型式を選びます。

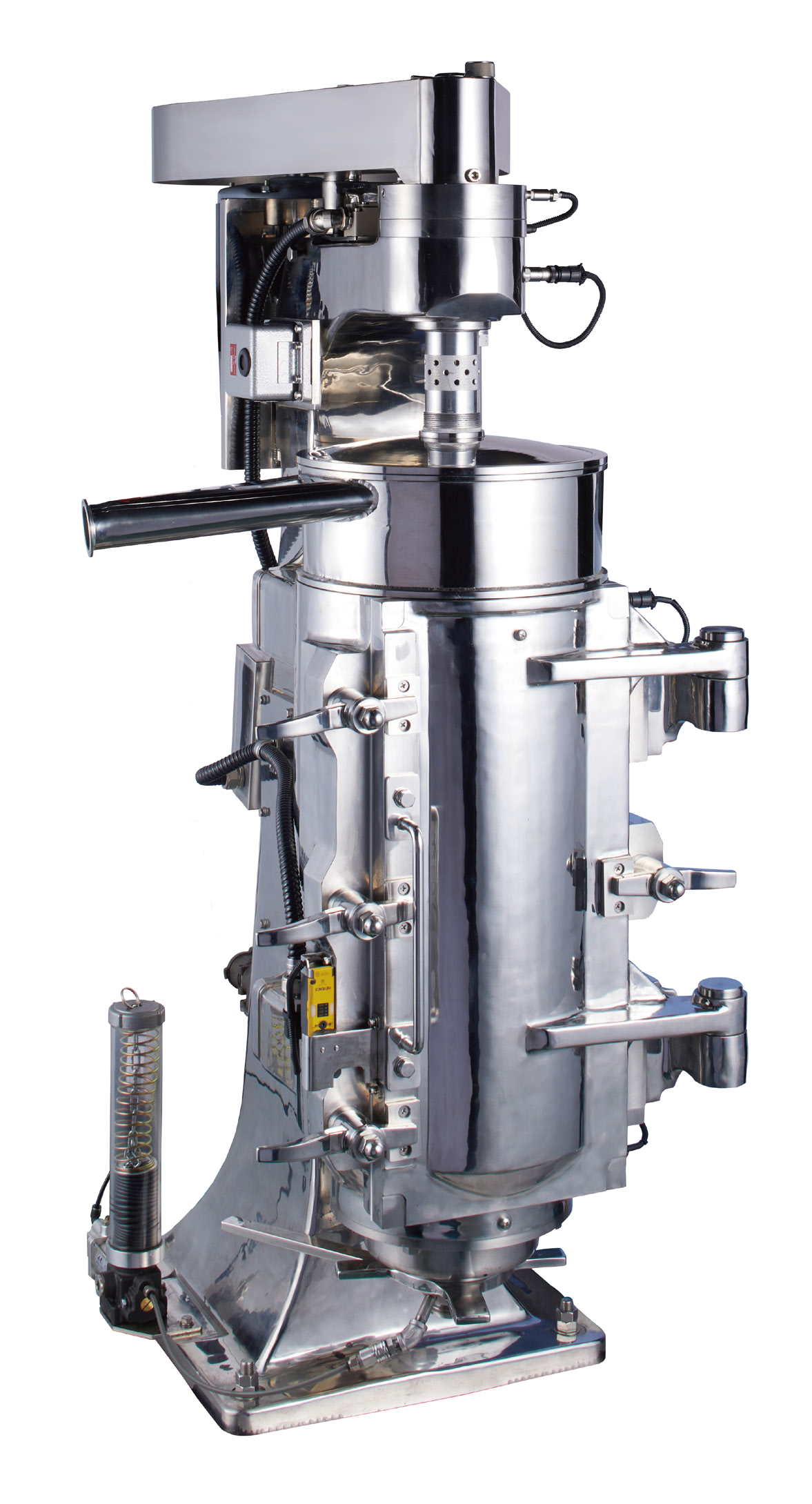

前開き開放型
本体の前方を開き、回転筒や下部軸受けへアクセスできる構造です。回転筒の脱着、内部の清掃や部品交換を行いやすくしています。
- 材質
- ステンレス
- 分離仕様
- 固液分離
- 遠心効果
- 最大40,000G

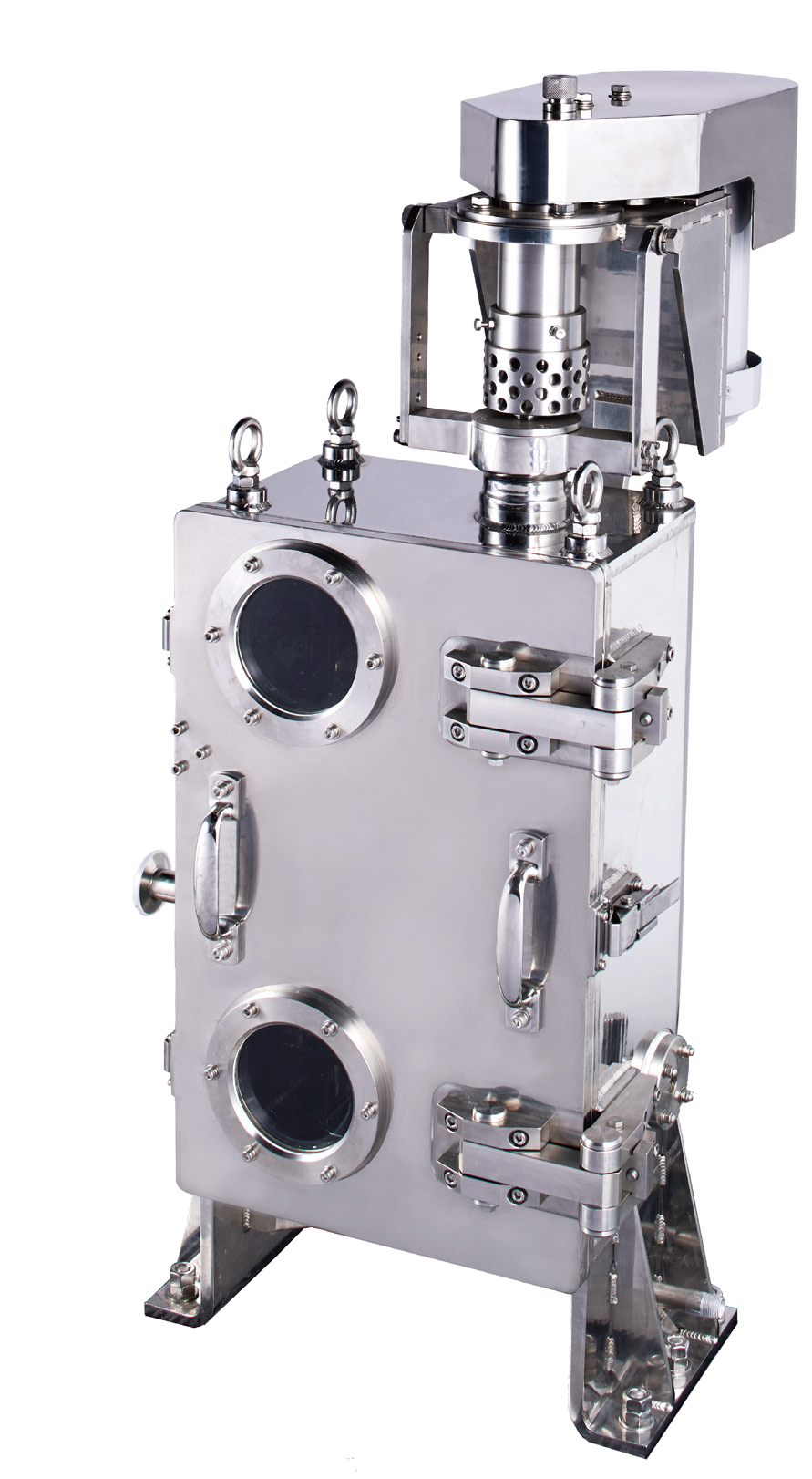

密閉箱型
回転部を箱型の本体で囲う構造です。周囲との隔離が必要な用途に、密閉性や配管接続などを含めて仕様を検討します。
- 材質
- ステンレス
- 分離仕様
- 固液分離
- 遠心効果
- 最大20,000G

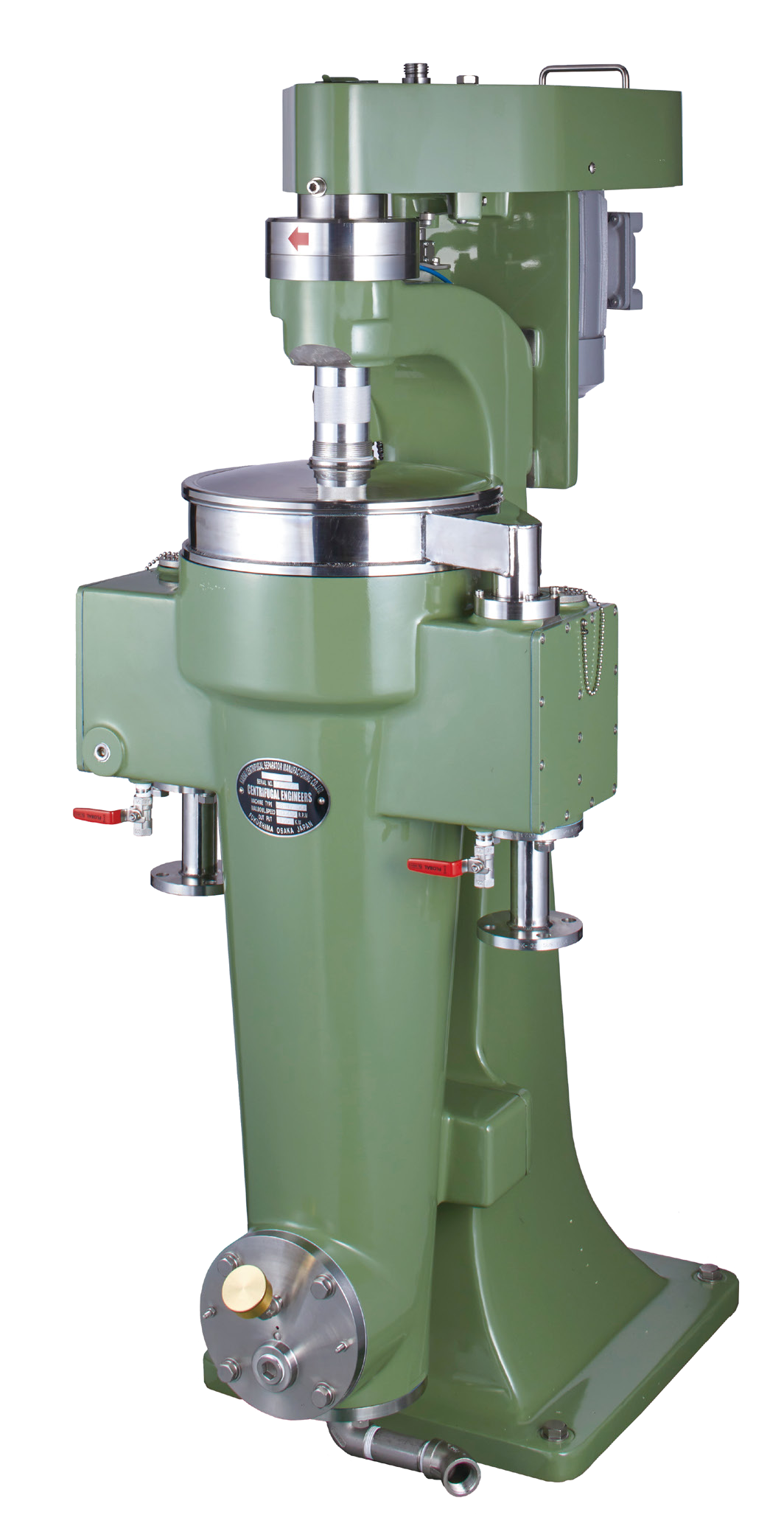

特別型式
燃料油・潤滑油中の水分やスラッジの分離など、目的に合わせて選定します。軽液・重液・固形分の分離に対応した仕様です。
- 材質
- 鋳鉄
- 分離仕様
- 液液・液液固分離
- 遠心効果
- 最大15,000G
写真と数値はカタログ掲載機の仕様例です。材質・分離仕様・付属装置などは、対象物と使用条件に応じてご提案します。
主な仕様と機種ラインナップ
研究・試験向けから生産向けまで、必要な容量と遠心効果に合わせて機種を選定します。
- ボウル容量
- 0.3〜18.7 L
- 遠心効果
- 最大40,000G
- 最大遠心効果の仕様
- U4／No.180
狭い画面では、表を左右にスクロールできます。
| 機種 | ボウル容量回転筒の実容積（L） | SS容量運転中の処理物容積（L） | 固形物容積最大堆積許容量（L） |
|---|---|---|---|
| No.1 | 0.3 | 0.28 | 0.09 |
| No.140 | 2.0 | 1.63 | 0.54 |
| No.140 | 3.1 | 2.55 | 0.84 |
| No.140 | 4.1 | 3.39 | 1.12 |
| No.150 | 5.5 | 4.50 | 1.49 |
| No.160 | 6.3 | 5.18 | 1.71 |
| No.180 | 9.0 | 7.45 | 2.46 |
| No.1100 | 13.0 | 10.74 | 3.55 |
| No.1500 | 18.7 | 15.88 | 5.24 |
同じ機種番号でも容量の異なる仕様があります。遠心効果の区分（U0〜U4）と機種の組合せは、ご希望の条件に合わせてご案内します。数値はKS型カタログの標準仕様です。
処理量は、対象物と運転条件から確認します。
ボウル容量は「1時間あたりの処理量」とは異なります。比重差・粒子径・粘度・固形分濃度・要求精度を伺い、必要に応じてサンプル試験で分離状態と処理条件を確認します。
お申込み後、メールでダウンロードをご案内します。
材質・装置の仕様もご相談いただけます。
対象物に合わせた材質
回転筒、液受け部など、部位と使用条件に応じて材質を選定します。ステンレス、チタン、ハステロイなどの選択についてご相談ください。
薬液の種類・濃度・温度や洗浄条件を確認し、接液部の材質や仕様をご提案します。
作業を支える付属装置
- 回転筒の脱着を補助するバランサー
- 機械の移動に使用する可搬台車
- 自動グリスポンプ
- 運転音を抑える防音ボックス
適用できる装置や構成は、型式・仕様によって異なります。
防爆仕様にも対応しています。
取り扱う液体や設置環境を確認し、使用条件に合わせた防爆仕様をご提案します。
よくあるご質問
連続運転はできますか？
給液と液体の排出は連続して行えます。固形分は回転筒内に堆積するため、回収時には運転を止め、回転筒を取り外してマニュアルで回収します。
固液仕様から液液仕様に変更できますか？
部品交換が必要です。機種名・製造番号と、ご希望の分離内容をお知らせください。お使いの機械の仕様を確認してご案内します。
必要な機種や処理量が分かりません。
対象物の性状、1日または1時間あたりの処理量、回収したい成分、必要な分離精度をお聞かせください。分からない項目がある場合もご相談いただけます。サンプル試験で確認しながら選定を進められます。
導入後の点検や部品について相談できますか？
点検・整備、修理、部品供給まで対応しています。機種名・製造番号と、ご使用の状況をお知らせください。状態を確認し、必要な対応をご案内します。
処理条件に合わせた機種・仕様をご提案します。
対象物、必要な処理量、分離の目的を伺い、適した機種と試験方法をご提案します。実際の処理液を使ったサンプル試験も承ります。
