バスケット型遠心分離機 底部排出型
バスケット型遠心分離機／底部排出型
固形分を底部へ。
回収工程の自動化にも対応。
バスケットに残った固形分を掻き取り、底部から排出します。沈降式・濾過式の選択に加え、給液・分離・回収を繰り返す自動運転の仕様をご用意しています。
分離方式と自動化の範囲で選ぶ
| 仕様 | 遠心沈降式 | 遠心濾過式 |
|---|---|---|
| 底部から固形分を回収 | KDB | BDC |
| 自動掻き取り・サイクル運転 | KFB | KFC |
「底部排出」は固形分の取り出し位置を示します。液体の取り出し方は、分離方式・装置構成により異なります。
KDBシリーズ｜遠心沈降式
無孔バスケット
沈降した固形分を、底部へ掻き落とす。
原液に含まれる固形分をバスケット内に沈降・堆積させます。分離した液体は上部からのオーバーフロー、またはスキミング装置で回収します。
- 固形分の回収
- 分離運転後に低速回転へ切り替え、掻き取り装置で下方へ排出します。
- 検討する条件
- 固形分の性状、回収頻度、排出先・据付条件を確認します。
KDBシリーズの主な仕様
表は横にスクロールできます。
| 型式 | バスケット寸法 直径×深さ mm |
バスケット容積 L |
回転数 rpm |
遠心効果 G |
参考重量 kg |
|---|---|---|---|---|---|
| KDB-15 | 381×230 | 12 | 3,100 | 2,034 | 700 |
| KDB-24 | 610×270 | 34 | 2,500 | 2,118 | 920 |
| KDB-30 | 762×330 | 70 | 1,800 | 1,372 | 1,600 |
| KDB-36 | 914×410 | 100 | 1,600 | 1,230 | 2,550 |
外形寸法を確認する
A・B・Cはカタログの寸法図に対応します。単位：mm
| 型式 | A | B | C |
|---|---|---|---|
| KDB-15 | 1,450 | 1,235 | 815 |
| KDB-24 | 1,460 | 1,480 | 1,080 |
| KDB-30 | 1,720 | 1,950 | 1,275 |
| KDB-36 | 1,865 | 2,180 | 1,500 |
カタログ掲載の標準仕様を参考値として記載しています。実際の寸法・重量・運転条件は仕様により異なります。ご検討時は対象機の図面・仕様書をご確認ください。

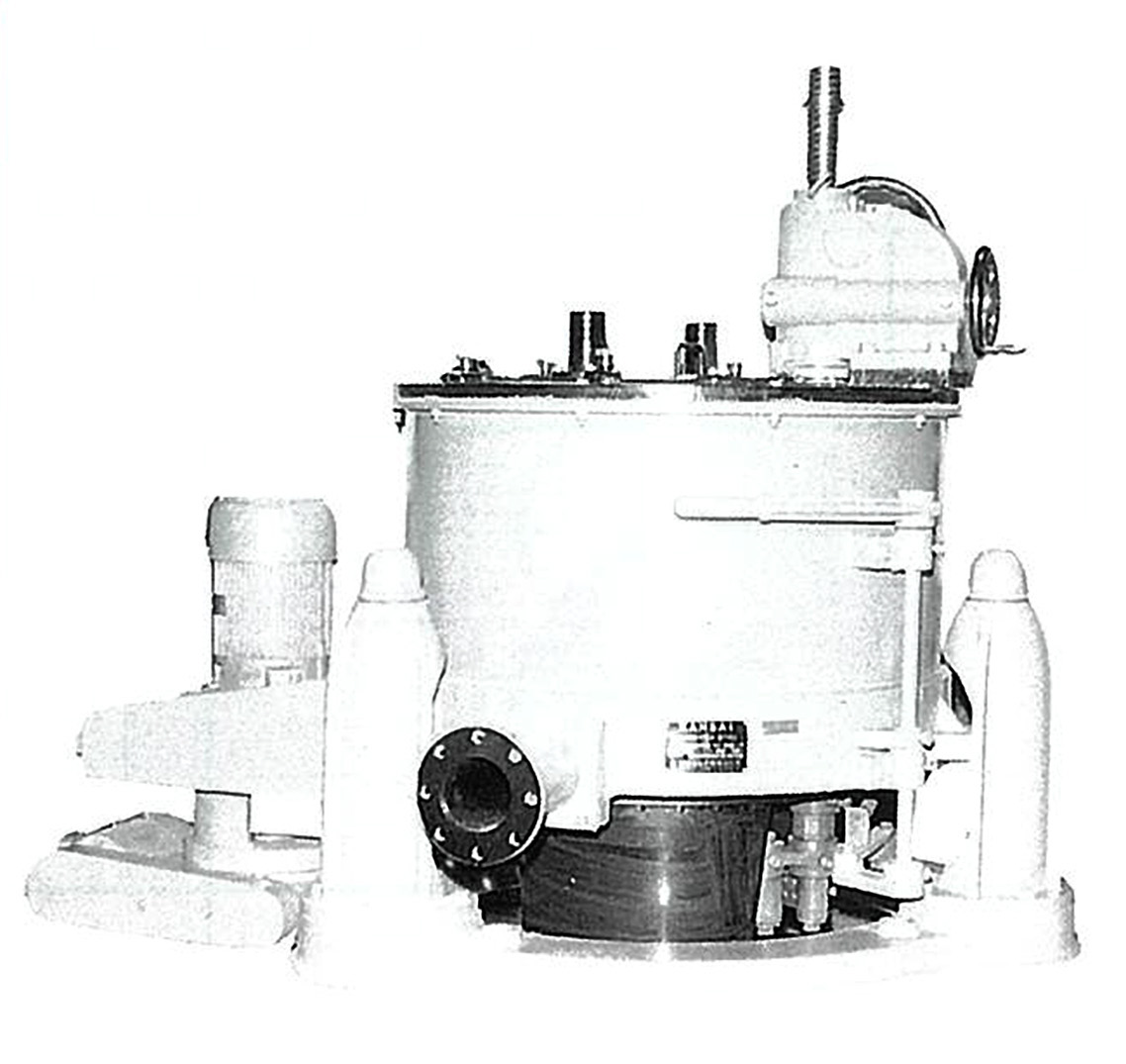

BDCシリーズ｜遠心濾過式
有孔バスケット＋濾材
濾材に残った固形分を、底部から回収。
液体を濾材に通し、バスケット内に残った固形分や結晶などを掻き落とします。固形分の取り出し回数が多い工程などで検討します。
- 固形分の回収
- 低速回転へ切り替え、掻き取り装置で下方へ排出します。
- 回収時の回転数
- カタログ掲載の減速時回転数は30～40 rpmです。対象機の仕様・取扱説明書に従ってください。
BDCシリーズの主な仕様
表は横にスクロールできます。
| 型式 | バスケット寸法 直径×深さ mm |
バスケット容積 L |
回転数 rpm |
遠心効果 G |
参考重量 kg |
|---|---|---|---|---|---|
| BDC-15 | 381×250 | 12 | 2,300 | 1,121 | 700 |
| BDC-24 | 610×270 | 34 | 1,600 | 867 | 920 |
| BDC-30 | 762×330 | 70 | 1,300 | 710 | 1,600 |
| BDC-36 | 914×410 | 100 | 1,100 | 615 | 2,550 |
外形寸法を確認する
A・B・Cはカタログの寸法図に対応します。単位：mm
| 型式 | A | B | C |
|---|---|---|---|
| BDC-15 | 1,210 | 1,160 | 775 |
| BDC-24 | 1,430 | 1,670 | 990 |
| BDC-30 | 1,590 | 1,950 | 1,275 |
| BDC-36 | 1,865 | 2,180 | 1,500 |
カタログ掲載の標準仕様を参考値として記載しています。実際の寸法・重量・運転条件は仕様により異なります。ご検討時は対象機の図面・仕様書をご確認ください。
KFB／KFCシリーズ｜回収工程まで自動化
底部排出型に自動掻き取り装置、自動制動装置、油圧または空圧ユニット、制御盤、安全装置などを組み合わせ、給液・分離・回収のサイクルを繰り返します。
自動掻き取り
掻き取り刃を作動させ、バスケット内の固形分を底部から排出します。
自動スキミング
バスケット内の液体部を回収します。上澄み液を取り出す工程などに対応します。
ケーシング開閉
洗浄・点検時の開閉作業を補助する装置を組み合わせられます。
駆動・制御
油圧・空圧ユニットや制御盤を、工程と運転条件に合わせて構成します。
KFBシリーズ｜遠心沈降式
表は横にスクロールできます。
| 型式 | バスケット寸法 直径×深さ mm |
バスケット容積 L |
回転数 rpm |
遠心効果 G |
参考重量 kg |
|---|---|---|---|---|---|
| KFB-15 | 381×250 | 12 | 3,100 | 2,034 | 700 |
| KFB-24 | 610×270 | 34 | 2,500 | 2,118 | 920 |
| KFB-30 | 762×330 | 70 | 1,800 | 1,372 | 1,600 |
| KFB-36 | 914×380 | 100 | 1,600 | 1,230 | 2,550 |
外形寸法を確認する
A・B・Cはカタログの寸法図に対応します。単位：mm
| 型式 | A | B | C |
|---|---|---|---|
| KFB-15 | 1,210 | 1,160 | 775 |
| KFB-24 | 1,430 | 1,670 | 990 |
| KFB-30 | 1,590 | 1,950 | 1,275 |
| KFB-36 | 1,865 | 2,180 | 1,500 |
KFCシリーズ｜遠心濾過式
表は横にスクロールできます。
| 型式 | バスケット寸法 直径×深さ mm |
バスケット容積 L |
回転数 rpm |
遠心効果 G |
参考重量 kg |
|---|---|---|---|---|---|
| KFC-15 | 381×250 | 12 | 2,300 | 1,121 | 700 |
| KFC-24 | 610×270 | 34 | 1,600 | 867 | 920 |
| KFC-30 | 762×330 | 70 | 1,300 | 710 | 1,600 |
| KFC-36 | 914×380 | 100 | 1,100 | 615 | 2,550 |
外形寸法を確認する
A・B・Cはカタログの寸法図に対応します。単位：mm
| 型式 | A | B | C |
|---|---|---|---|
| KFC-15 | 1,450 | 1,235 | 815 |
| KFC-24 | 1,460 | 1,480 | 1,080 |
| KFC-30 | 1,720 | 1,950 | 1,275 |
| KFC-36 | 1,865 | 2,180 | 1,500 |
カタログ掲載の標準仕様を参考値として記載しています。実際の寸法・重量・運転条件は仕様により異なります。ご検討時は対象機の図面・仕様書をご確認ください。
処理条件に合わせた機種・仕様をご提案します。
原液の性状、回収頻度、自動化したい工程、設置場所をお聞かせください。分離性能と回収作業の両面から、機種と装置構成をご提案します。
